Pioneer - A-8800x & JA-C80 Amplificator audio

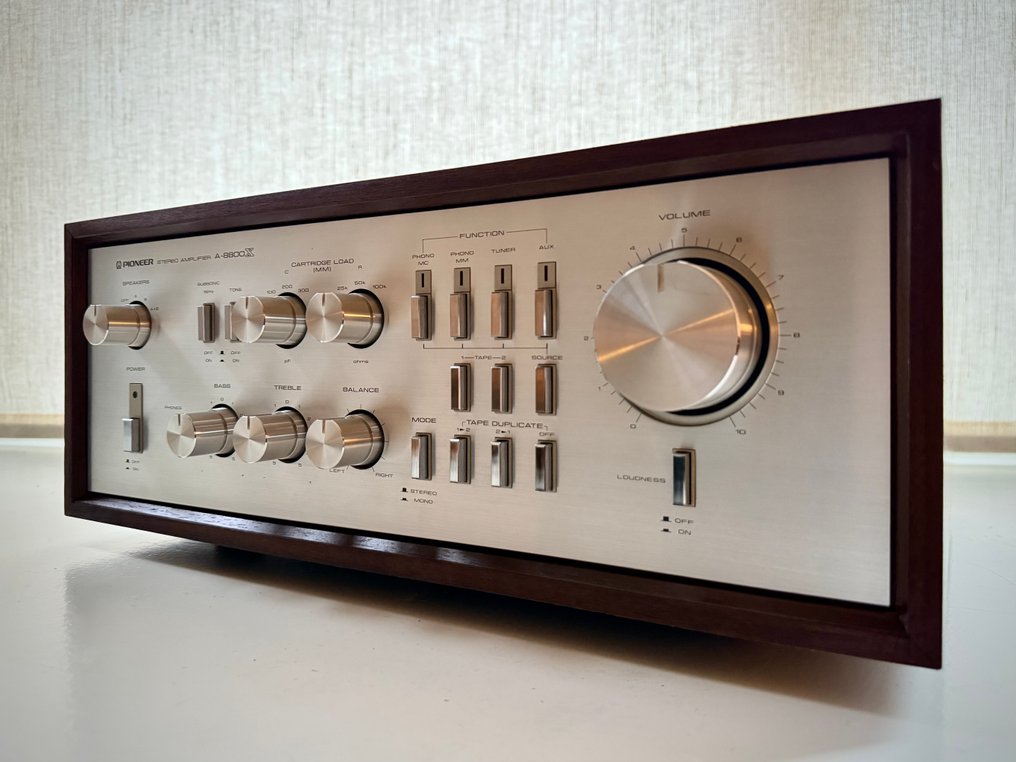

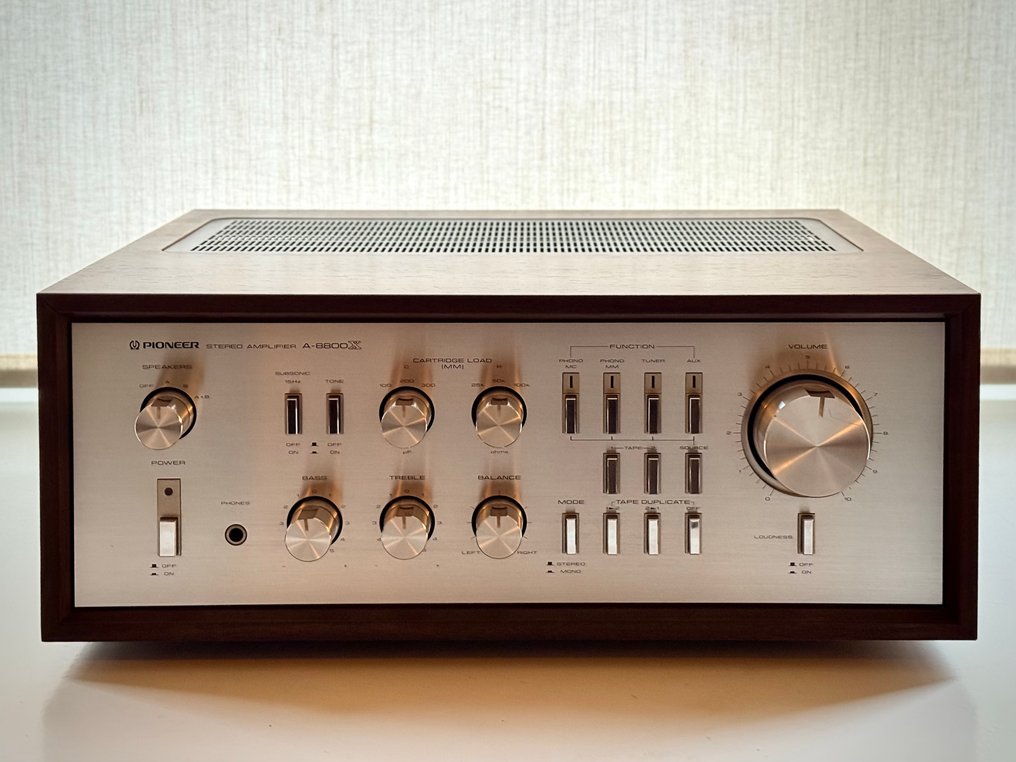

Amplificator rar Pioneer, model A-8800x. Complet cu carcasa din lemn originală, opțională, model JA-C80, complet cu ambalajul original. Așa cum se vede în poze, atât amplificatorul, cât și carcasa din lemn se află în stare sublimă. A fost verificat tehnic complet. Sună magistral.

Este un model de import japonez, deci 100V.

Amplificator stereo pre-main cu sursă de alimentare directă.

Sistemul de alimentare directă cu energie constă dintr-o placă de circuit pentru semnal mic (amplificator egalizator, amplificator plat) și o placă de circuit pentru semnal mare (amplificator de putere), fiecare echipată cu o sursă de alimentare dedicată. Ca rezultat, fiecare sursă de alimentare este conectată direct la fiecare circuit, eliminând cablarea, ceea ce reduce semnificativ impedanța. În plus, se poate preveni interferența între unitățile amplificatoare, ceea ce duce la o calitate superioară a sunetului.

Pe lângă transformatorul mare, secțiunea de alimentare are două condensatoare de alimentare plasate pe partea stângă și dreaptă, în paralel, pentru a menține impedanța condensatoarelor scăzută.

A-8800X utilizează un RET Super Linear (Transistor cu Emisie inelară) dezvoltat recent.
Acest tranzistor de grup are caracteristici excelente de comutare la frecvență înaltă, dezvoltate în amplificatorul de putere M-25 și utilizate și în マグニワイドアンプ A-0012. Îmbunătățește semnificativ liniaritatea la ieșirea efectivă.
În plus, pentru radiator este utilizată o aripioară Skype în formă de T nou dezvoltată, crescând efectul de radiație termică cu peste 50%.

Echipat cu poziția MC unde se poate conecta direct cartușul MC, MM/MC poate fi selectat prin comutarea comutatorului de pe panoul frontal.

Intrarea Phono folosește o conexiune cascode/oglindă de curent și un circuit de intrare diferențial FET.
Secțiunea amplificatorului plat utilizează un circuit diferențial cu 2 etape, FET dublu, cu zgomot redus, de tip CAN, nou dezvoltat.


Tip Amplificator pre-principal stereo
Putere efectivă de ieșire (15 Hz până la 20 kHz) 75W + 75W (8 Ω, acționare pe ambele canale)
Factor de distorsiune armonică (8 Ω) 0,03% (la ieșire efectivă)
0,01% (la o putere de ieșire de 37,5 W)
0,01% (la o putere de ieșire de 1 W)
Factorul de distorsiune a modulației încrucișate
(50 Hz : 7 kHz = 4 : 1, 8 Ω) 0,03% (la ieșire efectivă)
0,01% (la o putere de ieșire de 37,5 W)
0,01% (la o putere de ieșire de 1 W)
Lățime de bandă de ieșire 5 Hz ~ 50 kHz (acționare pe ambele canale, THD 0,03%)
Terminal de ieșire Difuzor, Căști, Înregistrare bandă 1, 2 (150 mv)
Factor de amortizare 40 (15 Hz ~ 20 kHz, 8 Ω)
Sensibilitate / impedanță de intrare Phono MM: 2,5 mV/25 k Ω, 50 k Ω, 100 k Ω
Capacitate de încărcare 100 pf, 200 pf, 300 pf
Phono MC: 250 μ V/100 Ω
Tuner, Aux, Redare casetă1, 2: 150mV/50k Ω
Intrare maximă admisă Phono
(1 kHz, 0,02% THD) MM: 200 mV
MC: 20mV
Caracteristică de frecvență Phono MM: 20 Hz până la 20 kHz ± 0,2 dB
Tuner, Aux, Redare bandă 1, 2: 10 Hz până la 100 kHz + 0 -2 dB
Raport semnal-zgomot (IHF, rețea A)
Scurtcircuit) Phono MM: 89dB
Phono MC: 72dB
Tuner, Aux, Redare bandă: 110 dB
Controlul tonului Bas: ± 10 dB (100 Hz)
Înalte: ± 10 dB (10 kHz)
Filtru Low: 15 Hz, 6dB/oct.
Conturul intensității sonore
(la volum -40dB) Scăzut: +6dB (100Hz)
Înalt: +3dB (10kHz)
Tensiune de alimentare 100 VAC, 50Hz/60Hz
Consum de energie 180W (conform Legii privind controlul aparatelor electrice și materialelor)
Dimensiuni externe Lățime 420x Înălțime 150x Adâncime 369 mm
Greutate 11,6 kg
Dulap din lemn JA-C80, vândut separat (5.500 ¥)
